新型干法生產線分解系統中熱氣流中攜帶大量的粉料粉塵以及燃料揮發的堿、硫、氯等堿蒸汽，對耐火材料侵蝕嚴重，并且伴隨著、堿、氯、硫等揮發性物質循環富集以及在預分解系統器壁發生熔融，黏附粉狀物料，產生結皮堵塞，使物料無法通過。因此，研究具有優異的耐堿性能、耐磨性能、不結皮、不堵塞性能的碳化硅抗結皮耐火澆注料對于滿足分解系統使用要求具有重要的意義。通過調節耐火澆注料的組成可以滿足上述要求，廢舊瓷片具有良好化學穩定性，其高硅低鋁組分與堿氣反應生產鈣長石、鉀長石高黏度液相，附在澆注料表面，形成釉狀保護層，從而阻止堿的侵蝕，增強耐堿性能。SiC原料莫氏硬度大，可以滿足生料的耐沖刷和磨損。表面光滑與其他材料粘結和侵蝕性都比較差，不易結皮。高溫下會形成表面氧化層，保護本體材料免受堿蒸汽的侵蝕。
抗結皮耐火澆注料以硅酸鋁質材料和碳化硅等主要原料及添加劑制成，具有抗結皮性的耐火澆注料。
抗結皮耐火澆注料按SiC含量分為KJP-25、KJP-35、KJP-45和KJP-55四個牌號。其中KJP為抗結皮漢語拼音首字母，其后的數字為SiC含量的質量百分數。

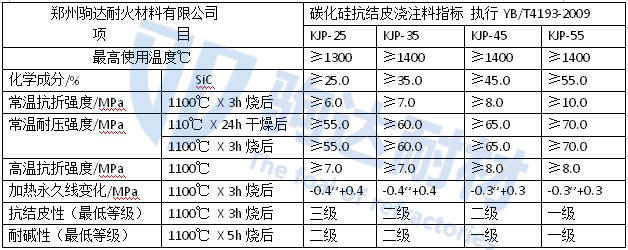

抗結皮耐火澆注料的指標應符合下表的規定：
